je me suis lancé dans une tache peut etre au dessus de mes compétences.j'ai achete un atoto A5 l g2111.je ne sais pas ou brancher quelques fils.le manuel que j'ai trouve ne m'aide pas voici.le ros de caml de recul : il est dit de ne pas le brancher.si je le branche au plus il y a un message d'erreur sur l'ecran.si il n'est pas branche rien ne marche.le fil bleu et blanc n'est sur aucun connecteur fourni je ne sais pas ou le brancher.les annotations ne sont apparement pas traduisibles par google.Je suis bloqué si quelqu'un peut m'aider, merci d'avance.voici les photos[img] :photos

Bonjour
une piste:
https://www.atotodirect.com/fr-fr/blogs ... YcsiJndOFb

bonjour

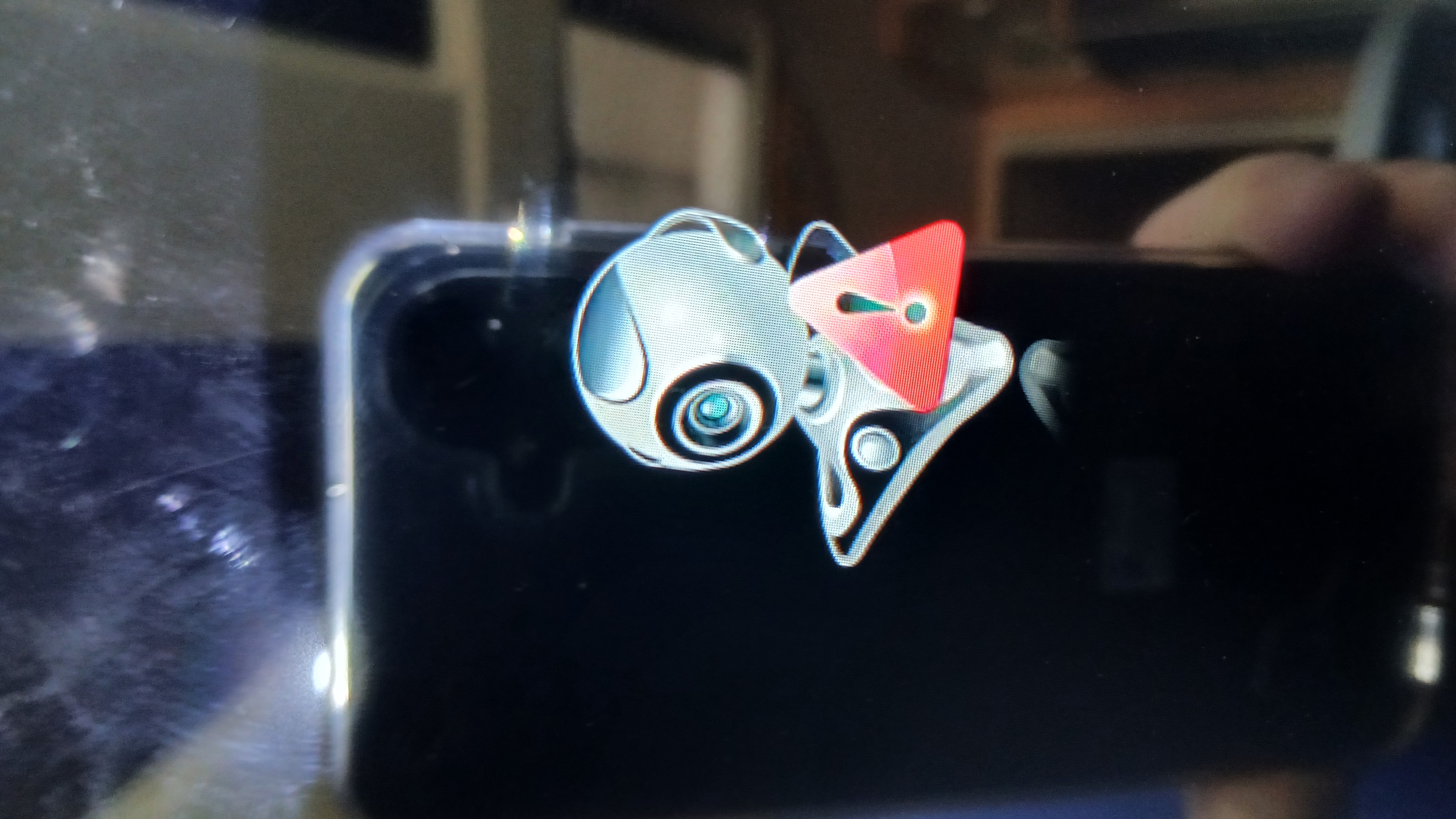

cette piste m'a permis de trouver l'alim du feu de recul arriere.maintenant, j'ai cette image sur l'ecran de l'auto-radio.mais que faire?

Bonsoir
je ne connais pas cet autoradio mais je pense qu'il y a un menu de configuration pour la caméra: pal ntsc etc..

bonsoir
tu pense qu'il y aurait une manip pour faire reconnaitre la camera donc.je vais chercher et demander au sav d'atoto
merci

Bonjour
vérifier si la caméra est bien alimentée en courant(caméra d' origine ou neuve?).

Re: branchement auto-radio
Message par jlouis69 » il y a 2 minutes

Bonjour Philippe,

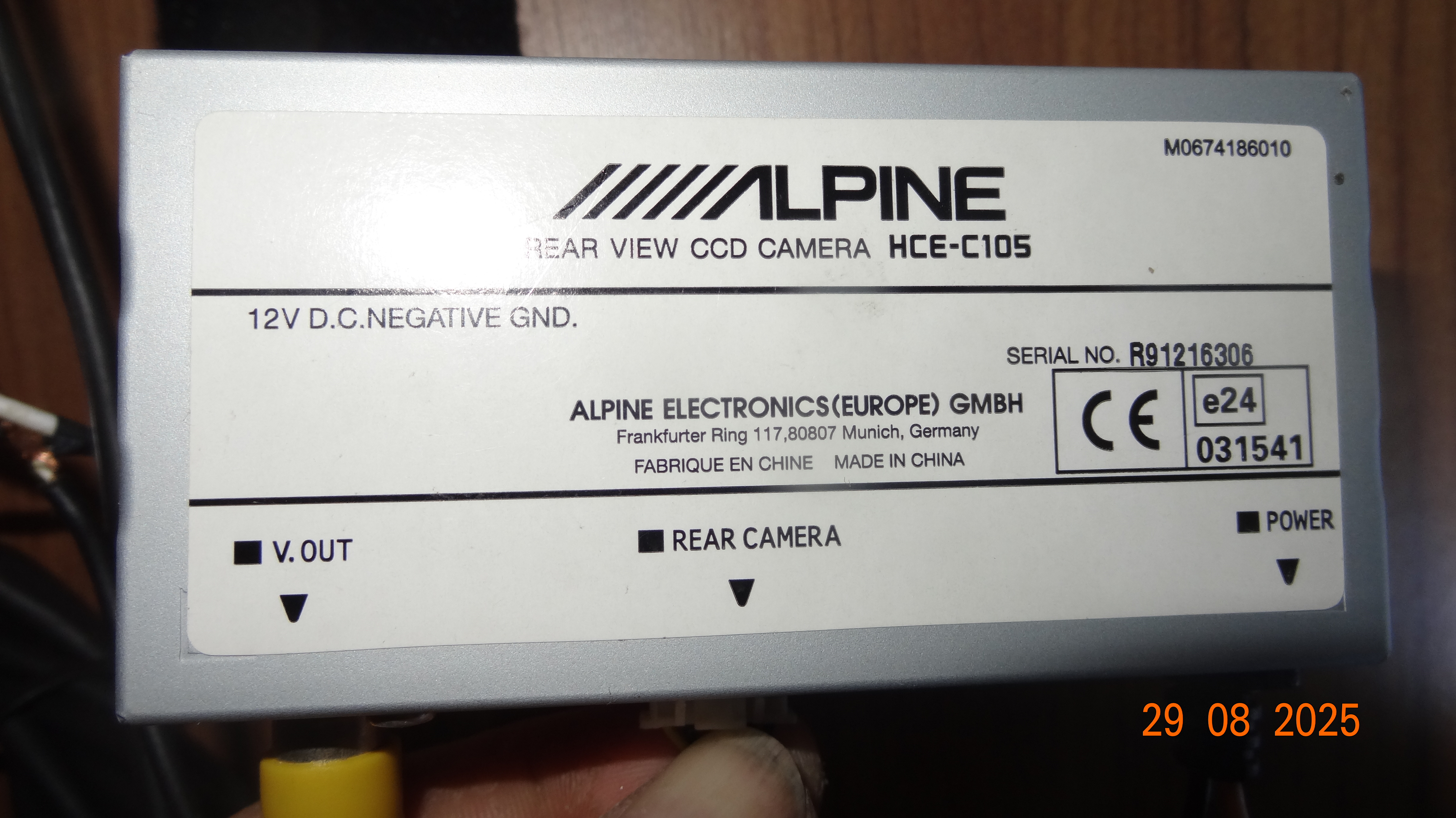

Nos collectors, tout du moins ceux que j'ai possédés (millésimes 2004, 2008 et aujourd'hui 2010), avaient un branchement un peu particulier compte tenu qu'entre l'autoradio (alpine ou Kenwwod) et la caméra de recul se trouvait un boîtier Alpine que tu as sans doute (cf photo ci-dessous).


Sur mes LE VOYAGEUR 2004, 2008 et 2010 il se trouve dans un placard supérieur et fixé sur la face arrière.

Ma caméra fonctionnant très mal à l'achat de mon LVX 8600LJ de 2010 lors de mon achat chez un concessionnaire, un colistier m'en a vendu une d'une marque quelconque, mais en la branchant en direct sans passer par ce fameux boîtier les Led présente sue celle-ci restaient allumées en permanence (même en Marche Avant).

Je me suis rendu compte que le positif était alimenté en permanence et non pas uniquement en marque AR.

En fait cela ne me surprend pas compte tenu qu'un réglage sur l'autoradio permet de se servir de la caméra de recul à titre de rétroviseur.

Je ne sais si cette information peut t'être utile ou pas.

Bien amicalement.
Jlouis69

bonjour jean-louis.on a deja parlé de ce boitier je crois.je vais encore regarder mais je suis certain de ne pas l'avoir.De plus j'ai trouvé une alim specialement branchée sur la marche arriere: marche arriere engagée 12v, en marche avant plus rien.je suis en train de voir avec le sav d'atoto, mais ils me demandent les caractéristiques précises de la cam (alpine).je n'ai rien dans mes papiers.une idée ?
merci picorette

Bonjour Philippe,

Effectivement nous avons parlé de ce fameux boîtier Alpine l'été dernier lorsque nous étions à Confolens, lequel m'avais tu dit que tu n'avais pas trouvé.
Cela me surprend d'autant plus que tu mentionnes la présence d'une caméra Alpine.

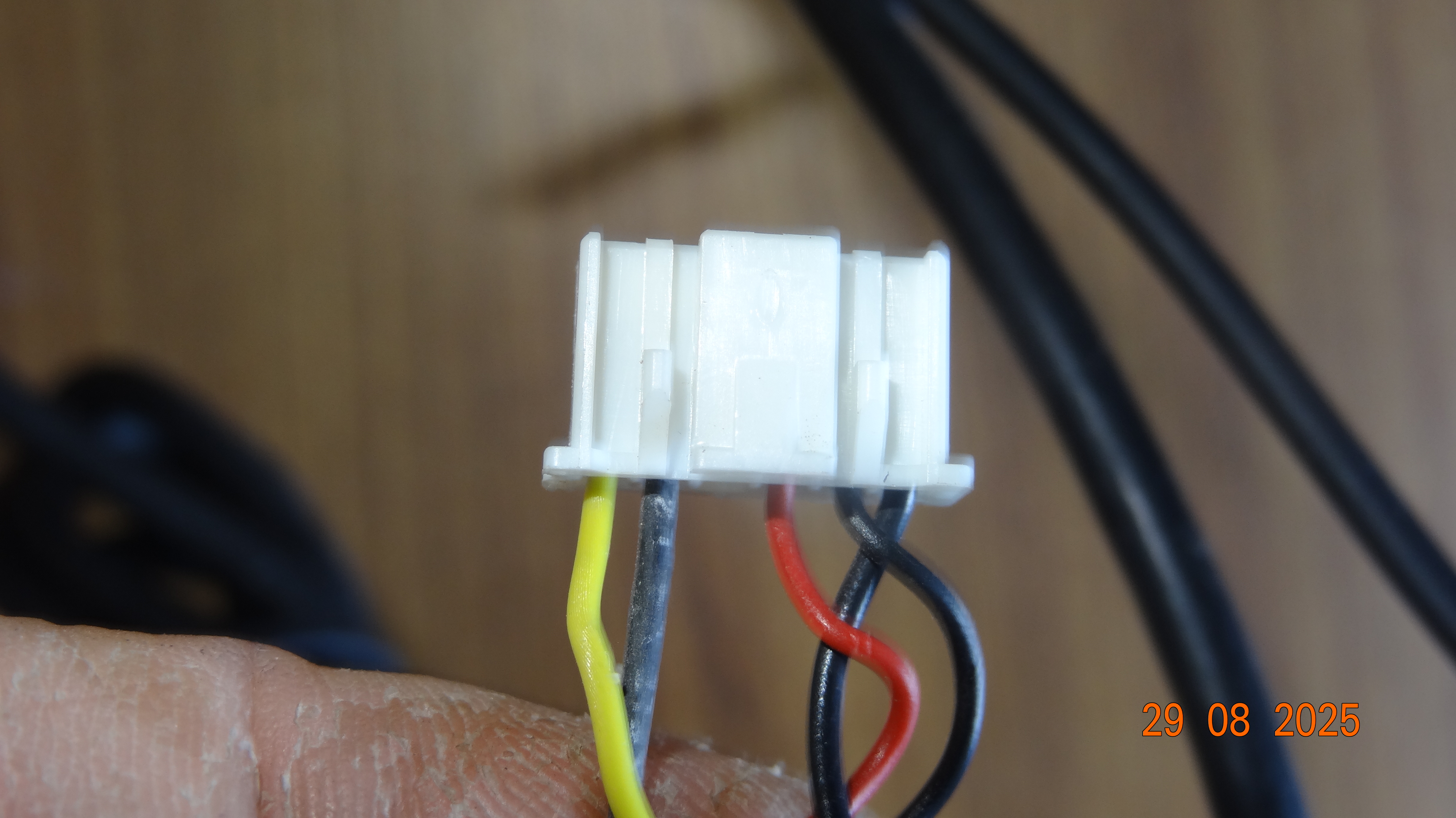

En principe les caméras Alpine fonctionnent avec ce boîtier. Le faisceau sortant de la caméra possède 5 fils, lesquels entrent dans un connecteur mâle.

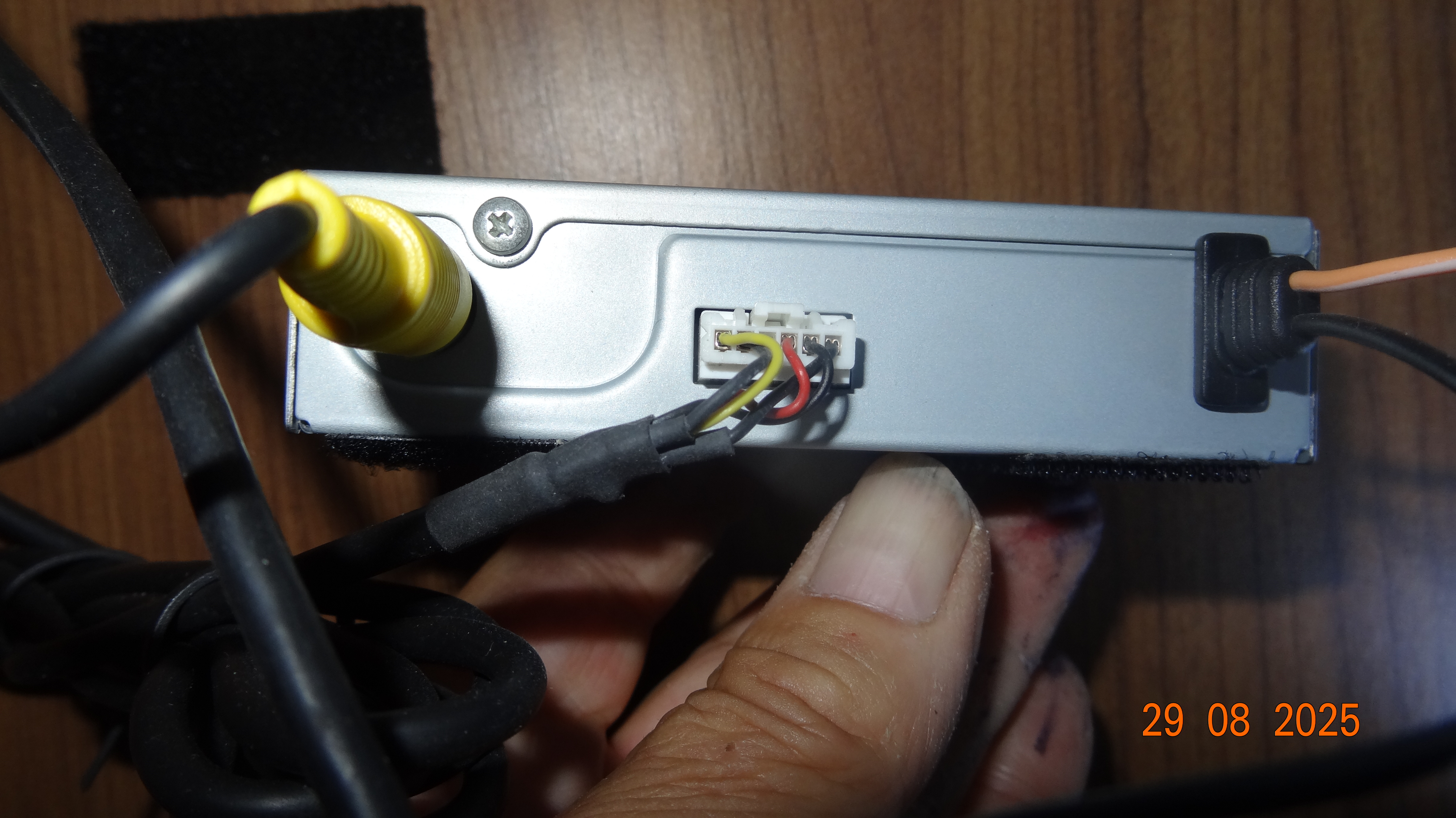

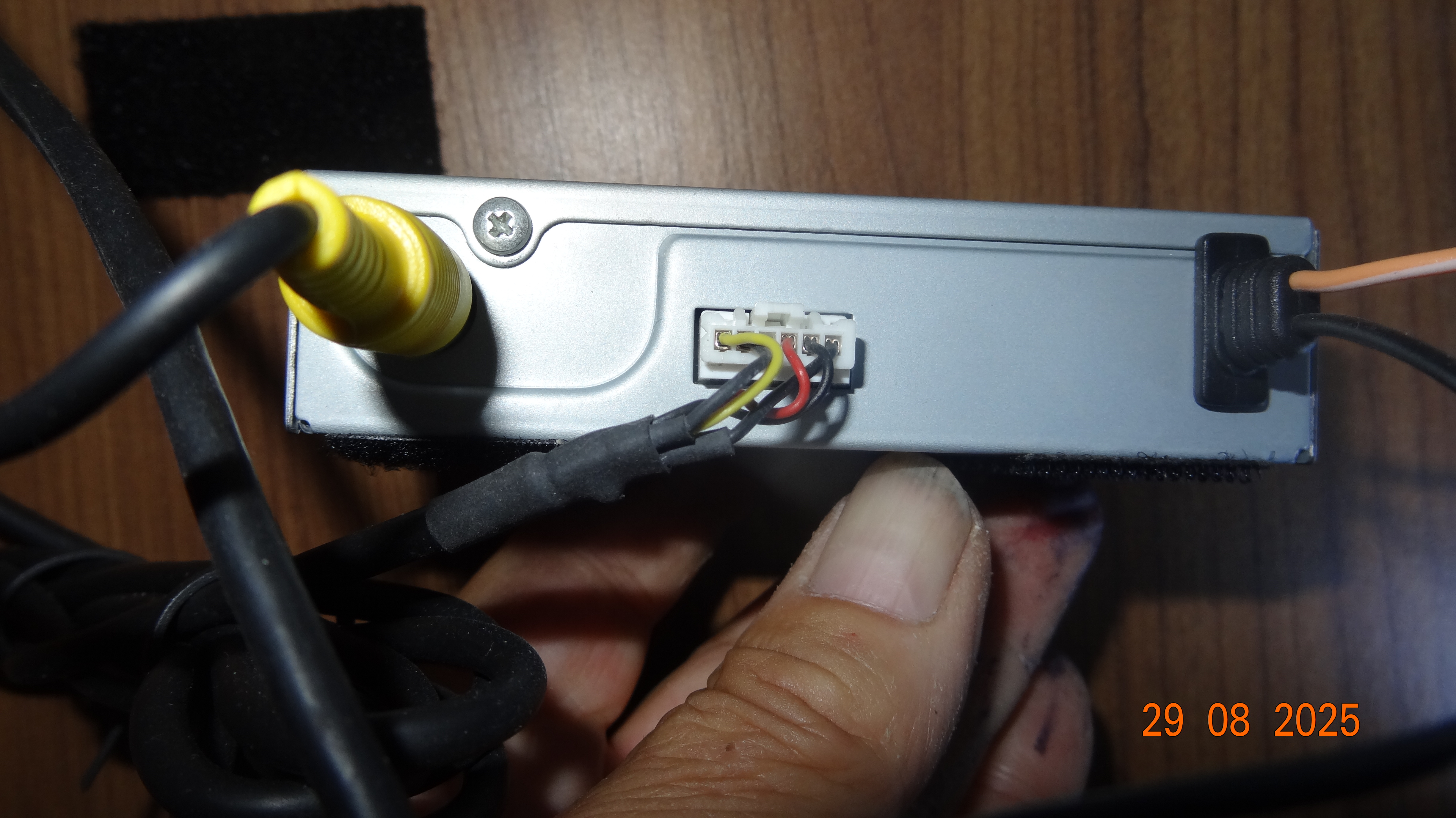

Ce connecteur vient se bancher dans le boîtier alors que le câble vidéo issu de l'autoradio se branche sur une autre entrée du boîtier à l'aide d'une fiche RCA jaune.

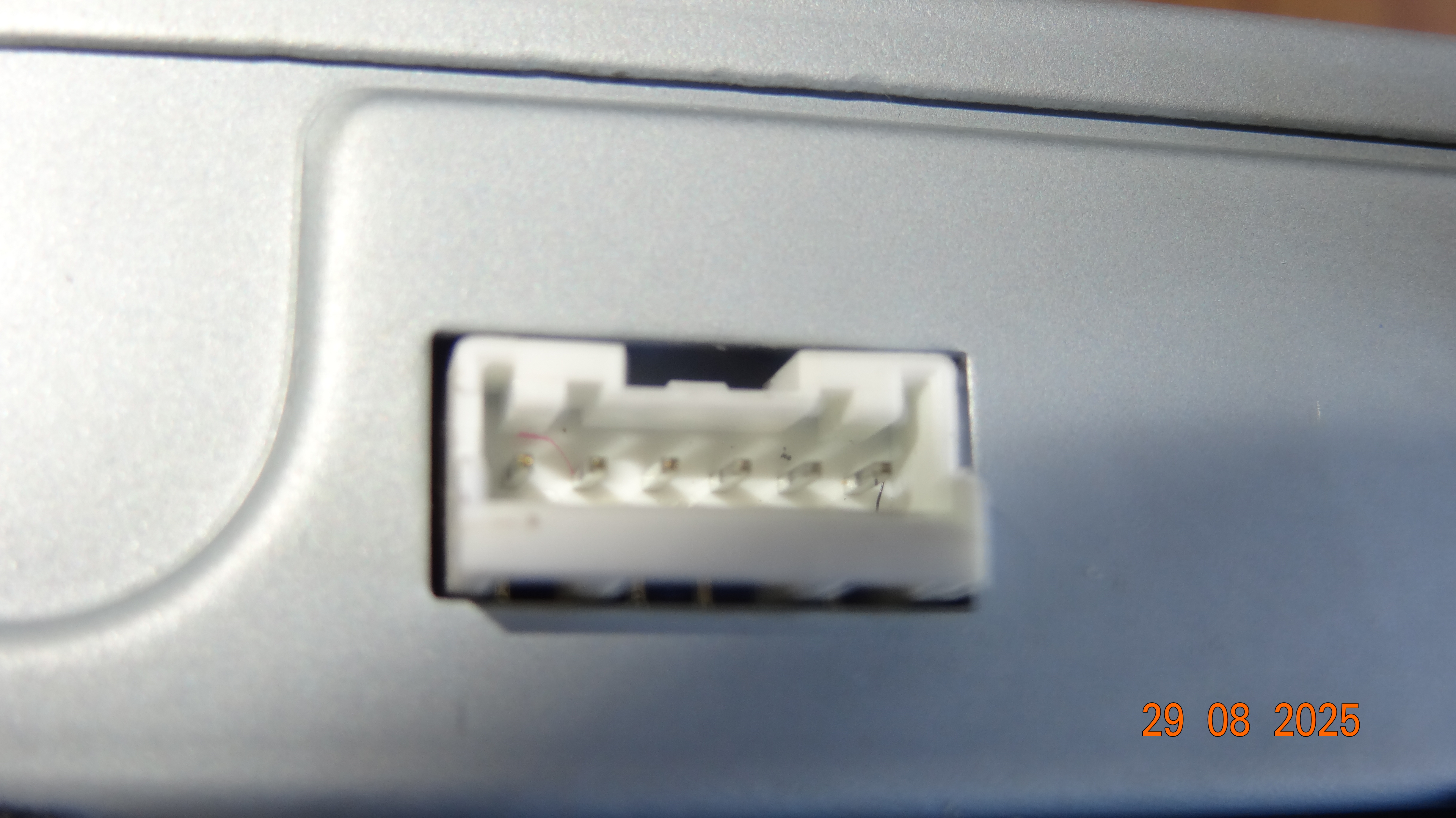

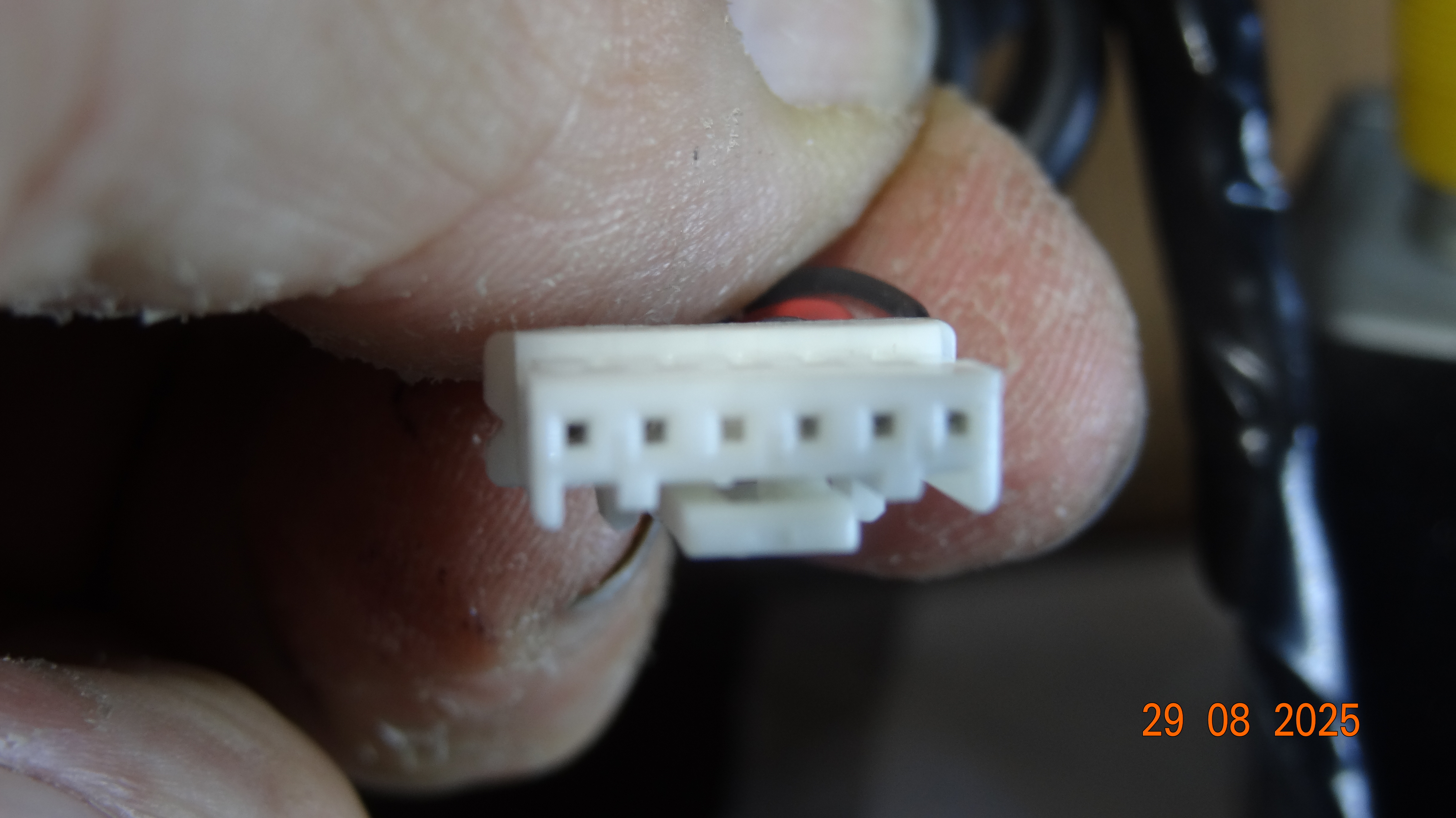

Je te communique les photos ci-dessous et tu constateras que le connecteur blanc comprend 6 broches mais pour seulement 5 fils :


Dans ton cas je pense que tu devras trouver du côté autoradio le fil d'alimentation qui rejoint le boîtier et brancher ce fil sur ton nouvel autoradio. Quand je dis CE fil, je suppose qu'il y a un plus et un moins.
Si tu ne possèdes pas le boîtier mais que par contre ta caméra Alpine possède le même faisceau à 5 fils avec son connecteur, il te faudra trouver lesquel de ces 5 fils alimentent la caméra (en plus et en masse, enfin je pense).

Bien amicalement.
Jlouis69

Bonjour
si c'est cette camera: Attention cette camera fonctionne en 5V , il faut absolument laisser ce module intermédiaire.
